اسکنر داخل دهانی چیست؟

 نگاهی تخصصی به فناوری Digital Impression و معرفی نسل جدید اسکنر SHINING 3D Aoralscan Lync

مقدمه

تحول دیجیتال در دندانپزشکی طی دو دهه اخیر، تنها به ورود نرم‌افزارهای طراحی یا دستگاه‌های CAD/CAM محدود نشده است؛ بلکه اساس فرآیند تشخیص، برنامه‌ریزی درمان و ساخت پروتزهای دندانی را متحول کرده است. امروزه مفهوم Digital Workflow به یکی از مهم‌ترین شاخص‌های کیفیت در کلینیک‌های مدرن تبدیل شده و اسکنرهای داخل دهانی (Intraoral Scanner) نقطه آغاز این گردش‌کار دیجیتال محسوب می‌شوند.

در روش‌های متداول قالب‌گیری، اطلاعات آناتومیکی دندان‌ها و بافت‌های نرم از طریق مواد الاستومری نظیر Polyvinyl Siloxane (PVS)، Polyether یا آلژینات ثبت می‌شود.

اگرچه این روش‌ها سال‌ها استاندارد درمان محسوب می‌شدند، اما همواره با محدودیت‌های ذاتی همراه بوده‌اند. انقباض پلیمری، تغییرات ابعادی ناشی از دما و رطوبت، ایجاد حباب‌های هوا، پارگی لبه‌های قالب، تغییر شکل هنگام خارج کردن قالب از دهان، خطاهای ناشی از ریختن گچ و حتی حمل‌ونقل قالب به لابراتوار، همگی عواملی هستند که می‌توانند دقت نهایی پروتز را کاهش دهند.

مطالعات متعدد نشان داده‌اند که حتی تغییرات ابعادی در حد چند ده میکرون نیز می‌تواند بر تطابق مارجینال (Marginal Fit)، تماس‌های اکلوزالی، تماس‌های بین دندانی و در نهایت دوام ترمیم تأثیرگذار باشد. به همین دلیل، حذف منابع خطا در اولین مرحله درمان، اهمیت بسیار بالایی دارد.

اسکنرهای داخل دهانی با حذف کامل فرآیند قالب‌گیری سنتی، امکان ثبت مستقیم ساختارهای دهانی را به‌صورت یک مدل سه‌بعدی دیجیتال با دقت بسیار بالا فراهم می‌کنند. این فناوری نه‌تنها سرعت درمان را افزایش می‌دهد، بلکه امکان ارتباط مستقیم میان کلینیک، نرم‌افزارهای طراحی CAD و لابراتوارهای دیجیتال را نیز فراهم می‌سازد.

امروزه تقریباً تمام درمان‌های پیشرفته از جمله روکش‌های تک‌واحدی، بریج‌های چندواحدی، ونیرهای سرامیکی، ایمپلنت، پروتزهای متحرک، الاینرهای شفاف، ارتودنسی دیجیتال، Smile Design و حتی جراحی‌های هدایت‌شده (Guided Implant Surgery) بر پایه داده‌های حاصل از اسکن داخل دهانی انجام می‌شوند.

اسکنر داخل دهانی (Intraoral Scanner) چیست؟

اسکنر داخل دهانی یک سیستم اپتوالکترونیکی بسیار پیشرفته است که با استفاده از فناوری تصویربرداری سه‌بعدی، میلیون‌ها نقطه از سطح دندان‌ها، لثه و ساختارهای دهانی را ثبت کرده و آن‌ها را به یک مدل دیجیتال سه‌بعدی با دقت میکرونی تبدیل می‌کند.

برخلاف تصور عمومی، این دستگاه صرفاً یک دوربین عکاسی نیست. دوربین تنها بخشی از سیستم محسوب می‌شود. در حقیقت، یک اسکنر داخل دهانی مجموعه‌ای از اجزای سخت‌افزاری و نرم‌افزاری است که شامل منبع نور، سیستم اپتیکی، سنسورهای CMOS با سرعت بالا، پردازنده پردازش تصویر، الگوریتم‌های بازسازی سه‌بعدی و نرم‌افزارهای هوش مصنوعی است.

در هنگام اسکن، دستگاه در هر ثانیه صدها تا هزاران فریم تصویری ثبت می‌کند. سپس این تصاویر توسط الگوریتم‌های پیچیده Computer Vision و Photogrammetry با یکدیگر تطبیق داده شده و در نهایت یک مدل سه‌بعدی بسیار دقیق ایجاد می‌شود.

در واقع، آنچه دندانپزشک روی مانیتور مشاهده می‌کند، صرفاً یک تصویر رنگی نیست؛ بلکه یک مدل سه‌بعدی متشکل از میلیون‌ها رأس (Vertices)، لبه (Edges) و مثلث (Triangles) است که قابلیت اندازه‌گیری، طراحی و ساخت مستقیم پروتز را دارد.

اصول عملکرد اسکنرهای داخل دهانی

بیشتر اسکنرهای نسل جدید، از جمله SHINING 3D Aoralscan Lync، از فناوری Structured Light بهره می‌برند.

در این فناوری، پروژکتور داخلی دستگاه الگوهای نوری بسیار دقیق را بر سطح دندان‌ها می‌تاباند. این الگوها می‌توانند به شکل خطوط موازی، شبکه‌های هندسی یا الگوهای سینوسی باشند.

زمانی که این نور به سطح دندان برخورد می‌کند، به دلیل تفاوت در ارتفاع، انحنا و زاویه سطوح، دچار تغییر شکل می‌شود. دوربین‌های پرسرعت دستگاه این تغییرات را از زوایای مختلف ثبت می‌کنند.

سپس نرم‌افزار با استفاده از اصل Optical Triangulation، موقعیت فضایی هر نقطه را در سه محور X، Y و Z محاسبه می‌کند. خروجی اولیه این فرآیند مجموعه‌ای عظیم از نقاط سه‌بعدی موسوم به Point Cloud است.

در مرحله بعد، این نقاط توسط الگوریتم‌های بازسازی سطح (Surface Reconstruction Algorithms) به یک شبکه سه‌بعدی (Mesh) تبدیل می‌شوند. این شبکه شامل میلیون‌ها مثلث کوچک است که هندسه واقعی دندان‌ها را با دقت بسیار بالا بازسازی می‌کنند.

در نهایت، اطلاعات رنگ (Texture Mapping) نیز به مدل افزوده شده و تصویری طبیعی و واقعی از محیط دهان ایجاد می‌شود.

Digital Impression؛ پایان عصر قالب‌گیری سنتی

Digital Impression یا قالب‌گیری دیجیتال به فرآیندی گفته می‌شود که در آن بدون استفاده از هیچ ماده قالب‌گیری، ساختارهای دهانی به‌صورت مستقیم اسکن شده و فایل سه‌بعدی آن در اختیار دندانپزشک و لابراتوار قرار می‌گیرد.

این فایل‌ها معمولاً در قالب‌های استاندارد STL، OBJ یا PLY ذخیره می‌شوند و مستقیماً وارد نرم‌افزارهای CAD می‌شوند. در این مرحله، تکنسین یا دندانپزشک می‌تواند طراحی روکش، بریج، ونیر، اباتمنت ایمپلنت یا سایر پروتزها را آغاز کند.

در ادامه، فایل طراحی به دستگاه‌های Milling یا چاپگرهای سه‌بعدی منتقل شده و قطعه نهایی با دقت بسیار بالا تولید می‌شود.

مزیت اصلی این فرآیند آن است که تمام مراحل از ابتدا تا انتها در یک زنجیره دیجیتال انجام می‌شود و بسیاری از خطاهای انسانی حذف می‌شوند.

تفاوت Accuracy، Precision و Trueness؛

سه شاخص کلیدی در ارزیابی اسکنرهای داخل دهانی

یکی از رایج‌ترین اشتباهات در معرفی اسکنرهای داخل دهانی، استفاده از واژه «دقت» برای توصیف تمام ویژگی‌های دستگاه است؛ در حالی که از دیدگاه مهندسی اندازه‌گیری و استاندارد ISO 5725، سه مفهوم Accuracy، Precision و Trueness معانی کاملاً متفاوتی دارند.

Trueness میزان نزدیک بودن داده اسکن‌شده به ابعاد واقعی جسم است. هرچه اختلاف مدل دیجیتال با ساختار واقعی کمتر باشد، Trueness بالاتر خواهد بود. این پارامتر به‌ویژه در اسکن‌های Full Arch و درمان‌های ایمپلنت اهمیت بسیار زیادی دارد.

Precision به توانایی دستگاه در تکرار نتایج مشابه در اسکن‌های متوالی اشاره دارد. اگر از یک فک پنج بار اسکن گرفته شود و هر پنج مدل تقریباً یکسان باشند، دستگاه Precision بالایی دارد.

Accuracy در حقیقت ترکیبی از Trueness و Precision است و بیانگر عملکرد کلی سیستم در ثبت داده‌های صحیح و تکرارپذیر است.

در درمان‌هایی مانند ساخت پروتزهای ایمپلنت، اختلافی در حد ۳۰ تا ۵۰ میکرون نیز می‌تواند باعث ایجاد تنش در فریم پروتز، افزایش استرس بر پیچ‌های ایمپلنت و کاهش طول عمر درمان شود. از این رو، انتخاب اسکنری با Accuracy بالا اهمیت بالینی قابل‌توجهی دارد.

چرا دندانپزشکی دیجیتال آینده درمان‌های پروتزی است؟

دندانپزشکی دیجیتال تنها به معنای حذف قالب‌گیری سنتی نیست؛ بلکه یک تغییر بنیادین در شیوه ارائه خدمات درمانی است. در این رویکرد، اطلاعات بیمار از همان ابتدا به‌صورت دیجیتال ثبت می‌شود و در تمام مراحل درمان، از طراحی تا ساخت و حتی آرشیو، بدون افت کیفیت مورد استفاده قرار می‌گیرد.

این تحول علاوه بر افزایش دقت، امکان همکاری سریع‌تر میان کلینیک و لابراتوار، کاهش مراجعات بیمار، صرفه‌جویی در زمان و بهبود تجربه درمان را فراهم کرده است. به همین دلیل، امروزه استفاده از اسکنرهای داخل دهانی نه یک ابزار لوکس، بلکه بخشی جدایی‌ناپذیر از استانداردهای دندانپزشکی مدرن به شمار می‌رود.

در میان نسل جدید این تجهیزات، SHINING 3D Aoralscan Lync با بهره‌گیری از فناوری Structured Light، هوش مصنوعی، طراحی ارگونومیک و وزن بسیار پایین، یکی از پیشرفته‌ترین گزینه‌ها برای کلینیک‌هایی است که به دنبال دقت بالا، سرعت بیشتر و یک گردش‌کار دیجیتال کامل هستند. در بخش بعدی، این اسکنر را از دیدگاه فنی و بالینی به‌طور جامع بررسی خواهیم کرد.

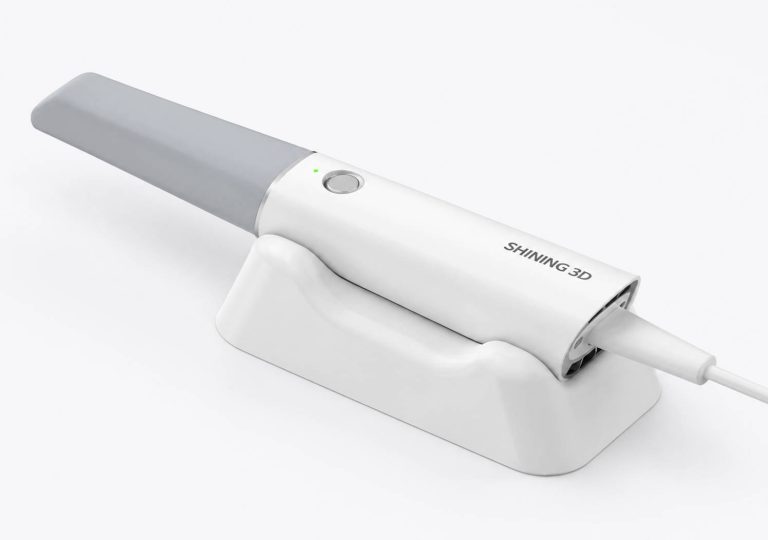

بررسی تخصصی اسکنر داخل دهانی SHINING 3D Aoralscan Lync

پس از درک اصول عملکرد اسکنرهای داخل دهانی، اکنون می‌توان با دیدی تخصصی‌تر به بررسی یکی از جدیدترین محصولات شرکت SHINING 3D، یعنی Aoralscan Lync پرداخت. این دستگاه صرفاً نسخه‌ای کوچک‌تر یا سبک‌تر از نسل‌های پیشین نیست، بلکه حاصل بازنگری کامل در طراحی سخت‌افزار، معماری اپتیکی و الگوریتم‌های پردازش تصویر است تا بتواند نیازهای کلینیک‌های مدرن و درمان‌های پیچیده دیجیتال را پاسخ دهد.

برخلاف بسیاری از اسکنرهای داخل دهانی که تنها بر افزایش سرعت اسکن تمرکز دارند، در طراحی Aoralscan Lync سه اصل اساسی مورد توجه قرار گرفته است:

• افزایش دقت هندسی (Geometric Accuracy)

• کاهش خستگی اپراتور (Operator Fatigue)

• بهینه‌سازی گردش‌کار دیجیتال (Digital Workflow Optimization)

ترکیب این سه عامل موجب شده است که دستگاه نه‌تنها در درمان‌های روتین، بلکه در موارد پیچیده‌ای مانند Full Arch Implant، پروتزهای چندواحدی، بازسازی کامل دهان (Full Mouth Rehabilitation) و ارتودنسی دیجیتال نیز عملکرد قابل اعتمادی داشته باشد.

طراحی ارگونومیک؛ تأثیر مستقیم بر کیفیت اسکن

در نگاه اول، شاید طراحی ظاهری یک اسکنر تنها یک ویژگی زیبایی‌شناختی به نظر برسد، اما از دیدگاه ارگونومی، وزن، ابعاد و مرکز ثقل دستگاه تأثیر مستقیمی بر کیفیت اسکن دارند.

در فرآیند اسکن داخل دهانی، دندانپزشک باید دستگاه را در زوایای مختلف، گاهی برای چند دقیقه بدون وقفه، در موقعیتی ثابت نگه دارد. هرچه وزن اسکنر بیشتر باشد، گشتاور بیشتری به مفاصل مچ دست و آرنج وارد می‌شود و احتمال ایجاد لرزش‌های ناخواسته افزایش می‌یابد.

Aoralscan Lync با وزن تنها ۱۱۶ گرم (بدون کابل) در میان سبک‌ترین اسکنرهای داخل دهانی موجود در بازار قرار می‌گیرد. این کاهش وزن تنها یک عدد روی کاغذ نیست؛ بلکه از دیدگاه

بیومکانیک باعث کاهش فعالیت ایزومتریک عضلات ساعد، کاهش خستگی عضلات فلکسور و اکستانسور مچ و افزایش کنترل حرکات ظریف دست می‌شود.

در درمان‌هایی مانند اسکن Full Arch یا ثبت موقعیت Scanbodyهای ایمپلنت که نیازمند حرکت یکنواخت و بدون لرزش هستند، این ویژگی می‌تواند کیفیت داده‌های ثبت‌شده را به شکل محسوسی افزایش دهد.

طراحی قلمی دستگاه نیز باعث شده است که مرکز جرم به دست اپراتور نزدیک‌تر باشد. این موضوع ممان اینرسی (Moment of Inertia) را کاهش داده و کنترل اسکنر را در نواحی خلفی دهان، به‌ویژه مولرهای دوم و سوم، آسان‌تر می‌کند.

فناوری Structured Light؛ قلب تپنده Aoralscan Lync

اساس عملکرد این دستگاه بر فناوری Structured Light Scanning است؛ یکی از دقیق‌ترین روش‌های تصویربرداری سه‌بعدی غیرتماسی که در صنایع هوافضا، مهندسی معکوس، متروژی و تجهیزات پزشکی نیز کاربرد گسترده‌ای دارد.

در این فناوری، پروژکتور داخلی دستگاه الگوهای نوری بسیار دقیقی را روی سطح دندان‌ها تابش می‌دهد. هرگونه تغییر ارتفاع، انحنا یا زاویه سطح باعث تغییر شکل این الگوها می‌شود.

دوربین‌های پرسرعت دستگاه، این تغییرات را از زوایای مختلف ثبت کرده و نرم‌افزار با استفاده از الگوریتم‌های Triangulation موقعیت سه‌بعدی هر نقطه را محاسبه می‌کند.

مزیت اصلی Structured Light نسبت به روش‌های مبتنی بر Laser Scanning، سرعت بسیار بالاتر ثبت داده، کاهش نویز، ایمنی بیشتر برای بافت‌های دهانی و توانایی ثبت میلیون‌ها نقطه در مدت زمانی بسیار کوتاه است.

به همین دلیل، تصاویر حاصل از این فناوری دارای جزئیات سطحی بسیار بالا بوده و امکان تشخیص دقیق مارجین‌های آماده‌سازی، خطوط فینیش، آناتومی اکلوزال و سطوح پروگزیمال را فراهم می‌کنند.

عمق اسکن ۲۲ میلی‌متری؛ فراتر از یک عدد

یکی از مشخصات فنی مهم Aoralscan Lync، عمق اسکن (Scan Depth) تا ۲۲ میلی‌متر است.

بسیاری از کاربران تصور می‌کنند عمق اسکن تنها برای مشاهده نواحی عمیق‌تر کاربرد دارد، در حالی که از دیدگاه بالینی این پارامتر نقش مهمی در کیفیت ثبت اطلاعات ایفا می‌کند.

در درمان‌های ایمپلنت، به‌ویژه هنگام استفاده از Scanbody، بخش قابل توجهی از اطلاعات مورد نیاز در قسمت‌های عمقی و اطراف بافت نرم قرار دارد. اگر عمق میدان اسکن محدود باشد، اپراتور مجبور خواهد بود اسکنر را بارها تغییر زاویه دهد که این موضوع احتمال بروز خطا در فرآیند Stitching را افزایش می‌دهد.

عمق اسکن ۲۲ میلی‌متری Aoralscan Lync باعث می‌شود بخش بیشتری از ساختارهای عمقی در یک فریم ثبت شوند و نیاز به تکرار اسکن یا تغییرات مکرر زاویه کاهش یابد.

این ویژگی در موارد زیر اهمیت ویژه‌ای دارد:

• اسکن Scanbodyهای ایمپلنت

• ثبت نواحی ساب‌ژینجیوال

• اسکن حفره‌های عمیق آماده‌سازی

• ثبت پروتزهای ایمپلنت چندواحدی

• درمان‌های Full Arch

میدان دید (Field of View) و تأثیر آن بر سرعت اسکن

یکی دیگر از عوامل تعیین‌کننده در عملکرد اسکنر، Field of View (FOV) است.

FOV بیانگر وسعت ناحیه‌ای است که دستگاه در هر فریم تصویربرداری ثبت می‌کند.

هرچه این ناحیه بزرگ‌تر باشد، تعداد تصاویر موردنیاز برای تکمیل اسکن کاهش یافته و فرآیند Stitching ساده‌تر انجام می‌شود.

Aoralscan Lync با ارائه دو سایز مختلف نوک اسکن و میدان دید بهینه، امکان انتخاب مناسب بر اساس شرایط بالینی را فراهم می‌کند. سری استاندارد برای اسکن‌های عمومی و Full Arch مناسب است، در حالی که سری کوچک‌تر دسترسی به نواحی خلفی، بیماران با محدودیت باز شدن دهان و کودکان را آسان‌تر می‌کند.

این انعطاف‌پذیری باعث افزایش راحتی بیمار و کاهش زمان اسکن در شرایط مختلف بالینی می‌شود.

هوش مصنوعی؛ انقلابی در پردازش داده‌های اسکن

یکی از مهم‌ترین پیشرفت‌های نسل جدید اسکنرهای داخل دهانی، استفاده از الگوریتم‌های هوش مصنوعی (Artificial Intelligence) است.

در گذشته، اپراتور باید تمام اطلاعات ثبت‌شده، حتی بخش‌هایی مانند زبان، گونه یا بافت نرم متحرک را به‌صورت دستی مدیریت می‌کرد. وجود این داده‌های اضافی نه‌تنها حجم فایل را افزایش می‌داد، بلکه احتمال ایجاد خطا در فرآیند تطبیق تصاویر را نیز بیشتر می‌کرد.

در Aoralscan Lync، الگوریتم‌های AI به‌صورت بلادرنگ داده‌ها را تحلیل می‌کنند. سیستم می‌تواند بافت نرم متحرک، تصاویر تکراری و داده‌های غیرضروری را شناسایی و حذف کند و تمرکز خود را بر ساختارهای دندانی و لثه‌ای ثابت قرار دهد.

این قابلیت چند مزیت مهم ایجاد می‌کند:

• کاهش حجم داده‌های پردازش‌شده

• افزایش سرعت بازسازی مدل سه‌بعدی

• کاهش احتمال خطا در Stitching

• • بهبود کیفیت مدل نهایی

  • کاهش نیاز به اصلاحات دستی پس از اسکن

  در نتیجه، اپراتور می‌تواند با تمرکز بیشتری بر مسیر صحیح اسکن، فرآیند قالب‌گیری دیجیتال را در زمان کوتاه‌تر و با کیفیت بالاتر به پایان برساند.



  معماری پردازش تصویر در Aoralscan Lync؛ چگونه میلیون‌ها نقطه به یک مدل سه‌بعدی دقیق تبدیل می‌شوند؟

  یکی از مهم‌ترین عوامل تعیین‌کننده کیفیت یک اسکنر داخل دهانی، قدرت سخت‌افزار یا تعداد دوربین‌های آن نیست؛ بلکه نحوه پردازش اطلاعات خام (Raw Data Processing) و کیفیت الگوریتم‌های بازسازی سه‌بعدی است.

  در طول فرآیند اسکن، Aoralscan Lync به‌طور مداوم صدها فریم تصویری را ثبت می‌کند. هر فریم تنها بخشی از اطلاعات سطح دندان را در اختیار دارد و به‌تنهایی ارزشی برای طراحی پروتز ندارد. ارزش واقعی زمانی ایجاد می‌شود که نرم‌افزار بتواند تمام این تصاویر را بدون ایجاد خطای هندسی، در یک مختصات واحد بازسازی کند.

  این فرآیند در مهندسی پردازش تصویر با عنوان Image Registration و Surface Reconstruction شناخته می‌شود.

  در هر لحظه، الگوریتم دستگاه نقاط شاخص (Feature Points) مانند شیارهای اکلوزالی، برجستگی‌های کاسپ، لبه‌های اینسایزال، خطوط مارجین و سایر ویژگی‌های آناتومیکی را شناسایی می‌کند. سپس این نقاط در فریم بعدی جستجو شده و میزان جابه‌جایی آن‌ها محاسبه می‌شود.

  بر اساس این اطلاعات، نرم‌افزار موقعیت جدید اسکنر را در فضای سه‌بعدی تخمین زده و تصاویر را روی یکدیگر منطبق می‌کند. این فرآیند که با نام Stitching شناخته می‌شود، مهم‌ترین مرحله در تولید یک مدل سه‌بعدی دقیق است.

  هرچه الگوریتم Stitching پیشرفته‌تر باشد، احتمال ایجاد اعوجاج (Distortion)، انباشت خطا (Error Accumulation) و تغییر ابعاد در اسکن‌های Full Arch کمتر خواهد بود.



  Stitching؛ مهم‌ترین چالش در اسکن‌های Full Arch

  اسکن یک یا دو دندان معمولاً پیچیدگی زیادی ندارد، اما زمانی که کل قوس فکی اسکن می‌شود، شرایط کاملاً متفاوت خواهد بود.

  در یک اسکن Full Arch ممکن است دستگاه هزاران تصویر مجزا ثبت کند. اگر هر تصویر تنها چند میکرون خطا داشته باشد، این خطاها به‌صورت تجمعی افزایش یافته و در انتهای قوس، اختلاف قابل‌توجهی ایجاد می‌کنند؛ پدیده‌ای که به آن Cumulative Error گفته می‌شود.

• به همین دلیل است که برخی اسکنرها در درمان‌های تک‌واحدی عملکرد بسیار خوبی دارند، اما در درمان‌های ایمپلنت چندواحدی یا بازسازی کامل دهان، دقت آن‌ها کاهش می‌یابد.

  Aoralscan Lync با بهره‌گیری از الگوریتم‌های جدید تطبیق تصاویر و استفاده از پردازش هوشمند، تلاش می‌کند این خطاهای تجمعی را به حداقل برساند. سیستم به‌صورت پیوسته موقعیت نسبی نقاط مرجع را بازبینی کرده و در صورت مشاهده انحراف، مدل را اصلاح می‌کند.

  این ویژگی در درمان‌هایی مانند Full Arch Implant، پروتزهای ثابت چندواحدی و بازسازی کامل دهان اهمیت بسیار بالایی دارد؛ زیرا کوچک‌ترین خطا در موقعیت ایمپلنت‌ها می‌تواند منجر به عدم Passive Fit پروتز شود.















  نقش هوش مصنوعی در افزایش کیفیت اسکن

  هوش مصنوعی در Aoralscan Lync صرفاً یک قابلیت تبلیغاتی نیست، بلکه بخشی از معماری اصلی نرم‌افزار محسوب می‌شود.

  در طول اسکن، سیستم به‌صورت لحظه‌ای داده‌های ورودی را تحلیل می‌کند و میان اطلاعات مفید و داده‌های مزاحم تمایز قائل می‌شود.

  برای مثال، حرکت زبان، لب، گونه یا بزاق می‌تواند باعث ایجاد داده‌های ناپایدار شود. اگر این اطلاعات وارد مدل سه‌بعدی شوند، احتمال ایجاد نویز، خطای هندسی و افزایش حجم فایل وجود خواهد داشت.

  الگوریتم‌های AI با شناسایی این نواحی، آن‌ها را حذف یا نادیده می‌گیرند و تمرکز خود را بر ساختارهای ثابت مانند مینای دندان، ترمیم‌ها، لثه چسبنده و Scanbodyها قرار می‌دهند.

  نتیجه این فرآیند عبارت است از:

  • کاهش حجم فایل نهایی

  • افزایش سرعت پردازش

  • کاهش نیاز به اصلاح دستی

  • بهبود دقت بازسازی مدل

  • تسهیل طراحی در نرم‌افزارهای CAD



  Motion Sensing؛ کاهش تماس با تجهیزات و بهبود کنترل بالینی

• یکی از قابلیت‌های کاربردی Aoralscan Lync، فناوری Motion Sensing است.

  در بسیاری از اسکنرهای نسل قبل، برای توقف اسکن، چرخش مدل، تغییر نما یا اجرای برخی دستورات نرم‌افزاری، دندانپزشک باید دست خود را از دهان بیمار خارج کرده و از ماوس یا صفحه‌کلید استفاده می‌کرد. این کار علاوه بر کاهش تمرکز، زمان درمان را افزایش داده و احتمال آلودگی متقاطع (Cross Contamination) را نیز بیشتر می‌کرد.

  در Aoralscan Lync بخشی از این تعاملات از طریق حسگرهای حرکتی انجام می‌شود. دستگاه با تشخیص حرکات مشخص، امکان اجرای برخی فرمان‌ها را بدون نیاز به تماس مستقیم با تجهیزات جانبی فراهم می‌کند.

  این ویژگی باعث می‌شود روند درمان پیوسته‌تر بوده و اصول کنترل عفونت نیز بهتر رعایت شود.



  سیستم ضد بخار (Anti-Fog)؛ حفظ کیفیت تصویر در طول اسکن

  یکی از مشکلات رایج در اسکن داخل دهانی، ایجاد بخار روی سطح آینه یا لنز اسکنر به دلیل اختلاف دمای محیط دهان و دستگاه است. این پدیده می‌تواند وضوح تصویر را کاهش داده و کیفیت داده‌های ثبت‌شده را تحت تأثیر قرار دهد.

  Aoralscan Lync به سیستم Anti-Fog مجهز است که با گرم نگه‌داشتن کنترل‌شده اجزای اپتیکی، از تشکیل بخار جلوگیری می‌کند. در نتیجه، اپراتور می‌تواند بلافاصله پس از قرار دادن اسکنر در دهان، تصویربرداری را آغاز کند؛ بدون آنکه نیازی به توقف یا پاک‌کردن مکرر لنز باشد.

  این ویژگی در درمان‌های طولانی و اسکن کامل قوس فکی اهمیت بیشتری پیدا می‌کند، زیرا پایداری کیفیت تصویر را در تمام مراحل حفظ می‌کند.



  کالیبراسیون؛ تضمین پایداری دقت در طول زمان

  تمام تجهیزات اندازه‌گیری دقیق، از جمله اسکنرهای داخل دهانی، برای حفظ عملکرد خود نیازمند کالیبراسیون دوره‌ای هستند.

  در اثر استفاده مداوم، تغییرات دمایی یا جابه‌جایی دستگاه، ممکن است هم‌راستایی اجزای اپتیکی دچار تغییرات بسیار جزئی شود. اگر این تغییرات اصلاح نشوند، دقت اندازه‌گیری به‌تدریج کاهش خواهد یافت.

  Aoralscan Lync امکان کالیبراسیون ساده و سریع را در اختیار کاربر قرار می‌دهد تا سیستم اپتیکی همواره در شرایط ایده‌آل باقی بماند. انجام منظم این فرآیند به حفظ Trueness و Precision دستگاه در بلندمدت کمک می‌کند و از بروز خطاهای تجمعی در اسکن‌های حساس جلوگیری می‌نماید.

• خروجی فایل‌های باز (Open Architecture)

  یکی از مهم‌ترین مزایای Aoralscan Lync، استفاده از معماری باز (Open System) است.

  دستگاه امکان خروجی گرفتن در فرمت‌های استاندارد STL، OBJ و PLY را فراهم می‌کند. این موضوع به کاربران اجازه می‌دهد بدون وابستگی به یک اکوسیستم نرم‌افزاری خاص، فایل‌های اسکن را در طیف گسترده‌ای از نرم‌افزارهای CAD/CAM، طراحی لبخند دیجیتال، برنامه‌ریزی ایمپلنت و چاپ سه‌بعدی استفاده کنند.

  این انعطاف‌پذیری، آزادی عمل بیشتری برای کلینیک‌ها و لابراتوارها ایجاد کرده و امکان انتخاب بهترین نرم‌افزار یا تجهیزات تولید را بر اساس نیاز هر مرکز درمانی فراهم می‌سازد.





  کاربردهای بالینی Aoralscan Lync در درمان‌های دندانپزشکی دیجیتال

  قدرت واقعی یک اسکنر داخل دهانی تنها با بررسی مشخصات فنی آن مشخص نمی‌شود، بلکه زمانی ارزش واقعی دستگاه نمایان می‌شود که بتواند در سناریوهای مختلف درمانی، اطلاعاتی دقیق، قابل اعتماد و قابل تکرار در اختیار دندانپزشک و لابراتوار قرار دهد.

  Aoralscan Lync با بهره‌گیری از فناوری تصویربرداری سه‌بعدی، هوش مصنوعی و سیستم پردازش پیشرفته، در طیف وسیعی از درمان‌های دندانپزشکی دیجیتال قابل استفاده است.



  کاربرد در پروتزهای ثابت (Fixed Prosthodontics)

  ساخت روکش، بریج، اینله، آنله و ونیرهای سرامیکی از حساس‌ترین درمان‌های دندانپزشکی محسوب می‌شود. موفقیت این درمان‌ها تا حد زیادی به کیفیت ثبت Finish Line وابسته است.

  اگر مارجین تراش به‌درستی ثبت نشود، پروتز نهایی ممکن است دچار مشکلاتی مانند:

  • Open Margin

  • Over Contour

  • Under Contour

  • Cement Washout

  • Secondary Caries

  • Gingival Inflammation

  شود.

  در Aoralscan Lync، رزولوشن بالای تصویربرداری و الگوریتم‌های بازسازی سطح، امکان نمایش واضح خطوط مارجین، Chamfer، Shoulder و Feather Edge را فراهم می‌کنند. این موضوع به تکنسین لابراتوار اجازه می‌دهد بدون حدس زدن محل پایان تراش، پروتز را بر اساس اطلاعات واقعی طراحی کند.

• همچنین در صورت مشاهده هرگونه نقص در اسکن، دندانپزشک می‌تواند تنها همان ناحیه را مجدداً اسکن کند، بدون آنکه نیاز به تکرار کل فرآیند قالب‌گیری باشد.



  کاربرد در درمان‌های ایمپلنت

  ایمپلنت یکی از حساس‌ترین حوزه‌های دندانپزشکی دیجیتال است؛ زیرا در این درمان، حتی خطاهای بسیار کوچک نیز می‌توانند باعث ایجاد تنش‌های مکانیکی قابل توجه شوند.

  در قالب‌گیری دیجیتال ایمپلنت، اسکنر باید موقعیت سه‌بعدی Scanbody را با دقت بالا ثبت کند. این اطلاعات مستقیماً مبنای طراحی اباتمنت و پروتز نهایی قرار می‌گیرند.

  هرگونه خطا در زاویه یا موقعیت Scanbody ممکن است منجر به:

  • عدم Passive Fit

  • افزایش تنش بر پیچ‌های اباتمنت

  • شل شدن پیچ

  • شکست پیچ

  • ایجاد تنش در استخوان کرستال

  • کاهش طول عمر درمان

  شود.

  عمق اسکن ۲۲ میلی‌متری Aoralscan Lync، همراه با الگوریتم‌های هوشمند بازسازی، امکان ثبت دقیق Scanbody حتی در شرایطی که بخشی از آن توسط بافت نرم احاطه شده است را فراهم می‌کند.

  این ویژگی به‌ویژه در درمان‌های All-on-4، All-on-6 و Full Arch Implant اهمیت بالایی دارد؛ جایی که کوچک‌ترین خطای تجمعی می‌تواند بر تطابق نهایی فریم پروتز اثر بگذارد.



  اسکن Full Arch؛ آزمون واقعی هر اسکنر

  در میان تمام کاربردهای بالینی، اسکن کامل یک قوس فکی را می‌توان دشوارترین آزمون عملکرد یک اسکنر دانست.

  در اسکن‌های Full Arch، دستگاه باید هزاران تصویر مجزا را بدون ایجاد اعوجاج به یک مدل سه‌بعدی واحد تبدیل کند. اگر الگوریتم Stitching به‌اندازه کافی دقیق نباشد، خطاهای کوچک به‌مرور روی هم انباشته شده و در انتهای قوس اختلاف ابعادی قابل توجهی ایجاد می‌شود.

  به همین دلیل، دقت در اسکن Full Arch تنها به کیفیت دوربین وابسته نیست، بلکه به هماهنگی میان سیستم اپتیکی، الگوریتم‌های تطبیق تصاویر و قدرت پردازش نرم‌افزار بستگی دارد.

• Aoralscan Lync با استفاده از پردازش لحظه‌ای داده‌ها و اصلاح پیوسته موقعیت نقاط مرجع، پایداری بیشتری در اسکن‌های وسیع ایجاد می‌کند و احتمال بروز خطاهای تجمعی را کاهش می‌دهد.



  کاربرد در ارتودنسی دیجیتال

  ارتودنسی یکی از حوزه‌هایی است که بیشترین بهره را از فناوری اسکن داخل دهانی برده است.

  در گذشته، تهیه مدل‌های گچی برای تحلیل فضای قوس، اندازه‌گیری Bolton Ratio، طراحی الاینرها و ساخت ریتینرها، فرآیندی زمان‌بر و مستعد خطا بود.

  امروزه با استفاده از اسکنرهای داخل دهانی، مدل سه‌بعدی بیمار بلافاصله در اختیار متخصص ارتودنسی قرار می‌گیرد و می‌توان آن را در نرم‌افزارهای تخصصی برای آنالیز، شبیه‌سازی حرکت دندان‌ها و طراحی الاینرهای شفاف استفاده کرد.

  علاوه بر این، امکان آرشیو دیجیتال مدل‌ها باعث می‌شود روند درمان در جلسات مختلف با دقت بیشتری پایش شود و نیاز به نگهداری مدل‌های گچی از بین برود.



  کاربرد در طراحی لبخند دیجیتال (Digital Smile Design)

  یکی از مهم‌ترین مزایای اسکن داخل دهانی، امکان ادغام اطلاعات سه‌بعدی دندان‌ها با تصاویر چهره و داده‌های فتوگرامتری است.

  این اطلاعات در نرم‌افزارهای طراحی لبخند مورد استفاده قرار می‌گیرند تا پیش از آغاز درمان، فرم، ابعاد و موقعیت نهایی دندان‌ها به‌صورت مجازی شبیه‌سازی شود.

  در این فرآیند، هرچه کیفیت مدل سه‌بعدی بالاتر باشد، تطابق طراحی دیجیتال با نتیجه نهایی نیز بیشتر خواهد بود.



  پروتزهای متحرک دیجیتال

  اگرچه استفاده از اسکنرهای داخل دهانی در ساخت دنچر کامل هنوز در برخی بیماران چالش‌هایی دارد، اما در بسیاری از درمان‌های پارسیل متحرک و پروتزهای متکی بر ایمپلنت، قالب‌گیری دیجیتال نتایج بسیار مطلوبی ارائه می‌دهد.

  ثبت دقیق آناتومی باقیمانده، وضعیت دندان‌های پایه و روابط اکلوزالی، امکان طراحی دیجیتال فریم‌های فلزی و پروتزهای پارسیل را با دقت بالا فراهم می‌کند.

  ارتباط مستقیم با گردش‌کار CAD/CAM

  یکی از مهم‌ترین ویژگی‌های Aoralscan Lync، سازگاری کامل با گردش‌کار دیجیتال است.

• پس از پایان اسکن، فایل‌ها در قالب‌های استاندارد ذخیره شده و می‌توانند مستقیماً وارد نرم‌افزارهای طراحی CAD شوند. پس از طراحی، اطلاعات بدون نیاز به تبدیل یا بازسازی مجدد به دستگاه‌های تراش (Milling) یا چاپگرهای سه‌بعدی منتقل می‌شوند.

  حذف مراحل واسطه، علاوه بر کاهش زمان ساخت، احتمال ایجاد خطا در انتقال داده‌ها را نیز به حداقل می‌رساند و ارتباط میان کلینیک و لابراتوار را به‌مراتب کارآمدتر می‌کند.

  بررسی سخت‌افزار داخلی SHINING 3D Aoralscan Lync

  عملکرد یک اسکنر داخل دهانی تنها به نرم‌افزار آن وابسته نیست؛ بلکه نتیجه هماهنگی دقیق میان سیستم اپتیکی، حسگرهای تصویربرداری، منبع نور، پردازنده پردازش تصویر و الگوریتم‌های بازسازی سه‌بعدی است. هر یک از این اجزا نقش مستقیمی در کیفیت مدل دیجیتال نهایی ایفا می‌کنند.

  سیستم اپتیکی (Optical System)

  Aoralscan Lync از یک سیستم اپتیکی مبتنی بر فناوری Structured Light بهره می‌برد. در این فناوری، الگوهای نوری با دقت بالا روی سطح دندان‌ها تابانده شده و تغییر شکل آن‌ها توسط حسگرهای تصویربرداری ثبت می‌شود. این تغییرات مبنای محاسبه مختصات سه‌بعدی هر نقطه هستند.

  برخلاف روش‌های تماسی، این سیستم بدون اعمال فشار بر بافت‌های دهانی، اطلاعات هندسی را ثبت می‌کند و احتمال تغییر شکل ناشی از تماس فیزیکی را از بین می‌برد.



  حسگرهای تصویربرداری (CMOS Image Sensors)

  در قلب اسکنر، حسگرهای تصویربرداری با سرعت بالا قرار دارند که وظیفه ثبت متوالی تصاویر را بر عهده دارند. کیفیت این حسگرها مستقیماً بر میزان جزئیات قابل مشاهده، دامنه دینامیکی تصویر، کنترل نویز و توانایی ثبت سطوح با بازتاب‌های نوری متفاوت اثر می‌گذارد.

  هرچه کیفیت ثبت اولیه بالاتر باشد، الگوریتم بازسازی سه‌بعدی نیز با داده‌های دقیق‌تری کار خواهد کرد و مدل نهایی به واقعیت نزدیک‌تر خواهد بود.



  سیستم پردازش تصویر

  پس از ثبت هر فریم، اطلاعات خام وارد موتور پردازش تصویر می‌شوند. در این مرحله، عملیات متعددی از جمله حذف نویز، تصحیح اعوجاج اپتیکی، تنظیم نور، افزایش کنتراست، شناسایی ویژگی‌های آناتومیک و تطبیق فریم‌ها انجام می‌شود.

  در حقیقت، بخشی از کیفیت بالای خروجی Aoralscan Lync به قدرت این پردازش لحظه‌ای وابسته است؛ زیرا مدل سه‌بعدی نهایی نه حاصل یک تصویر، بلکه نتیجه پردازش هزاران تصویر متوالی است.

• هوش مصنوعی در سطح سخت‌افزار و نرم‌افزار

  در Aoralscan Lync، هوش مصنوعی تنها یک قابلیت جانبی نیست، بلکه در تمام مراحل اسکن حضور دارد. سیستم به‌صورت پیوسته داده‌های ورودی را تحلیل کرده، بافت‌های متحرک را شناسایی می‌کند، اطلاعات غیرضروری را حذف کرده و از ورود داده‌های مخدوش به مدل نهایی جلوگیری می‌کند.

  این رویکرد باعث می‌شود حجم داده‌ها کاهش یابد، سرعت پردازش افزایش پیدا کند و کیفیت مدل سه‌بعدی در شرایط بالینی مختلف حفظ شود.



  طراحی ارگونومیک و تأثیر آن بر عملکرد

  وزن پایین دستگاه، توزیع مناسب جرم و طراحی متعادل بدنه تنها به افزایش راحتی کاربر محدود نمی‌شود؛ بلکه نقش مهمی در کاهش لرزش‌های ناخواسته، حفظ مسیر صحیح اسکن و جلوگیری از خطاهای ناشی از خستگی دست دارند.

  در اسکن‌های طولانی‌مدت، این ویژگی می‌تواند تفاوت قابل توجهی در کیفیت داده‌های ثبت‌شده ایجاد کند.













  پروتکل صحیح اسکن Full Arch و Implant Scan

  حتی پیشرفته‌ترین اسکنرهای داخل دهانی نیز در صورت استفاده نادرست، نمی‌توانند بهترین عملکرد خود را ارائه دهند. رعایت یک پروتکل استاندارد اسکن، نقش مهمی در دستیابی به داده‌های دقیق و قابل اعتماد دارد.

  آماده‌سازی محیط دهان

  پیش از شروع اسکن، سطح دندان‌ها باید تا حد امکان از بزاق اضافی، خون و باقی‌مانده مواد ترمیمی پاک شود. وجود مایع روی سطح دندان می‌تواند باعث ایجاد بازتاب‌های نوری ناخواسته و کاهش کیفیت داده‌های ثبت‌شده شود.

  در صورت نیاز، استفاده از رول پنبه، ساکشن مناسب و خشک کردن ملایم با هوا توصیه می‌شود.

• نمایش مناسب مارجین

  در درمان‌های پروتزی، مشاهده کامل Finish Line اهمیت بسیار زیادی دارد. در مواردی که مارجین به‌صورت زیرلثه‌ای قرار گرفته است، استفاده از نخ کنارزننده لثه یا سایر روش‌های مدیریت بافت نرم می‌تواند کیفیت ثبت مارجین را به شکل محسوسی افزایش دهد.

  مسیر استاندارد اسکن Full Arch

  در اسکن کامل یک قوس فکی، توصیه می‌شود حرکت اسکنر به‌صورت یکنواخت و پیوسته انجام شود و از حرکات ناگهانی یا خروج مکرر دستگاه از دهان خودداری گردد.

  به‌طور معمول، مسیر پیشنهادی شامل ثبت سطوح اکلوزال، سپس سطوح لینگوال یا پالاتال و در نهایت سطوح باکال است. این توالی به نرم‌افزار کمک می‌کند تا تصاویر را با دقت بیشتری بر یکدیگر منطبق کند.















  اسکن ایمپلنت

  در قالب‌گیری دیجیتال ایمپلنت، تمیز بودن Scanbody، اتصال صحیح آن و ثبت کامل تمام سطوح آن اهمیت حیاتی دارد. هرگونه آلودگی، لق بودن یا ثبت ناقص Scanbody می‌تواند باعث انتقال خطا به مراحل طراحی و ساخت پروتز شود.

  پس از پایان اسکن، توصیه می‌شود موقعیت Scanbody در مدل سه‌بعدی به‌صورت دقیق بررسی شده و در صورت مشاهده هرگونه نقص، تنها همان ناحیه مجدداً اسکن شود.



  کنترل نهایی کیفیت

  پیش از ارسال فایل به لابراتوار، تمام نواحی آماده‌سازی، تماس‌های پروگزیمال، مارجین‌ها، سطوح اکلوزال و روابط فکی باید به‌صورت دقیق بررسی شوند. اصلاح خطاها در این مرحله بسیار ساده‌تر و کم‌هزینه‌تر از تکرار مراحل ساخت پروتز خواهد بود.



  نگهداری، استریلیزاسیون و افزایش طول عمر دستگاه

• اسکنر داخل دهانی یک ابزار اندازه‌گیری دقیق است و نگهداری صحیح از آن نقش مهمی در حفظ دقت و عملکرد بلندمدت دستگاه دارد.

  ضدعفونی صحیح

  پس از هر بیمار، نوک اسکنر باید مطابق دستورالعمل سازنده ضدعفونی یا استریل شود. استفاده از مواد شیمیایی نامناسب یا روش‌های غیراستاندارد ممکن است به پوشش اپتیکی یا قطعات حساس دستگاه آسیب وارد کند.



  محافظت از سیستم اپتیکی

  لنزها و آینه‌های داخلی از حساس‌ترین اجزای اسکنر هستند. تماس مستقیم با اجسام سخت یا استفاده از دستمال‌های زبر می‌تواند باعث ایجاد خراش‌های میکروسکوپی و کاهش کیفیت تصویربرداری شود.

  برای تمیز کردن این بخش‌ها باید از تجهیزات توصیه‌شده توسط سازنده استفاده شود.



  کالیبراسیون دوره‌ای

  کالیبراسیون منظم به حفظ دقت دستگاه کمک می‌کند. انجام این فرآیند مطابق برنامه پیشنهادی سازنده باعث می‌شود عملکرد اپتیکی دستگاه در طول زمان پایدار باقی بماند و نتایج اسکن از نظر دقت و تکرارپذیری در سطح مطلوب حفظ شوند.



  حمل و نگهداری

  در زمان جابه‌جایی، دستگاه باید در کیف یا محفظه محافظ قرار گیرد تا از وارد شدن ضربه به اجزای اپتیکی جلوگیری شود. همچنین توصیه می‌شود از قرار دادن اسکنر در محیط‌های با رطوبت بالا، گردوغبار زیاد یا دمای خارج از محدوده توصیه‌شده خودداری شود.



  جمع‌بندی

  اسکنر داخل دهانی SHINING 3D Aoralscan Lync  نمایانگر نسل جدید تجهیزات دندانپزشکی دیجیتال است؛ نسلی که در آن تنها سرعت اسکن معیار برتری نیست، بلکه هماهنگی میان طراحی ارگونومیک، معماری اپتیکی، الگوریتم‌های هوش مصنوعی و گردش‌کار دیجیتال اهمیت اصلی را دارد.

  وزن بسیار پایین، فناوری Structured Light، عمق اسکن مناسب، پردازش هوشمند داده‌ها، معماری باز و سازگاری با نرم‌افزارهای CAD/CAM، این دستگاه را به گزینه‌ای مناسب برای طیف گسترده‌ای از درمان‌های پروتزی، ایمپلنت، ارتودنسی و دندانپزشکی دیجیتال تبدیل کرده است.

• با این حال، باید توجه داشت که کیفیت نهایی درمان تنها به قابلیت‌های دستگاه وابسته نیست. رعایت اصول صحیح آماده‌سازی بیمار، اجرای پروتکل استاندارد اسکن، مدیریت مناسب بافت نرم و تسلط اپراتور بر گردش‌کار دیجیتال، نقش تعیین‌کننده‌ای در دستیابی به نتایج دقیق و قابل پیش‌بینی دارند.

  در مجموع، Aoralscan Lync با ترکیب فناوری پیشرفته، سهولت استفاده و انعطاف‌پذیری در اکوسیستم دیجیتال، می‌تواند به عنوان یکی از ابزارهای کلیدی برای کلینیک‌هایی مطرح شود که به دنبال افزایش دقت، بهبود تجربه بیمار و ارتقای کیفیت درمان‌های دیجیتال هستند.
